PCD ступицы прицепа: 100×4, 112×5, 139.7×5 — как выбрать правильную схему

Расстояние между центрами болтов диска и его влияние на грузоподъёмность, надёжность и совместимость колёс.

PCD (Pitch Circle Diameter) — это диаметр окружности, на которой расположены отверстия для крепёжных болтов колеса. Выбор правильной PCD-схемы определяет не только то, какие диски подойдут к вашей оси, но и сколько веса она сможет безопасно нести. В этой статье разбираем три основные схемы, которые используются в европейском, австралийском и американском трейлеростроении, и объясняем, почему для российского рынка наиболее актуальны 112×5 и 100×4.

Подробные 3D-визуализации структуры ступицы с различными схемами PCD доступны в техническом каталоге ступиц SST с анимированными разрезами и деталировкой узла.

Что такое PCD и почему это важно

Обозначение PCD состоит из двух чисел: первое — диаметр окружности центров болтов в миллиметрах, второе — количество болтов. Например, 112×5 означает 5 болтов, расположенных на окружности диаметром 112 мм.

На первый взгляд PCD — это просто геометрия. Но на практике от него зависит:

• Механическая прочность соединения. 5 болтов равномерно распределяют нагрузку лучше, чем 4, особенно при высоких боковых усилиях на поворотах.
• Теплоотвод тормозного барабана. Больший PCD позволяет установить тормозной механизм большего диаметра с лучшей теплоёмкостью.
• Совместимость колёс. Неправильный PCD означает, что стандартные автомобильные или трейлерные диски просто не подойдут.
• Регистрация прицепа. В ЕС и РФ сертификация привязана к конкретной схеме PCD — самовольная замена недопустима.

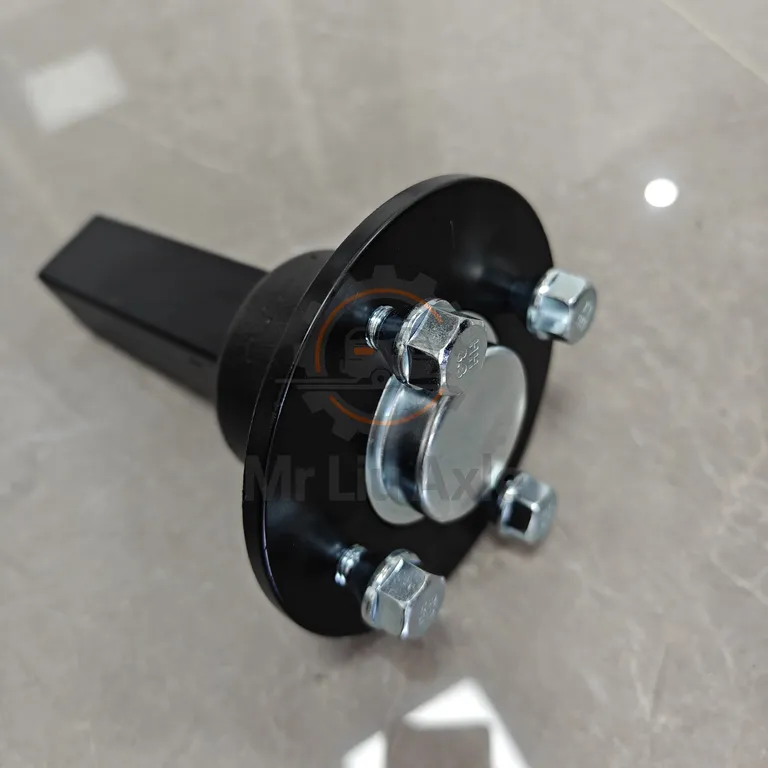

PCD 100×4 — 4 болта, 100 мм: лёгкие прицепы до 750 кг

Схема 100×4 — самая распространённая в сегменте небольших лёгких прицепов. Четыре болта на окружности 100 мм обеспечивают достаточную прочность для одноосных трейлеров массой до 750 кг. Эта схема совместима с многими автомобильными дисками от Vauxhall, Volkswagen и Škoda, что упрощает подбор резины.

Технические характеристики

• Количество болтов: 4
• Диаметр окружности: 100 мм
• Нагрузка на ось: до 750 кг
• Типичный диаметр центрального отверстия: 57 мм
• Резьба шпильки: M12
• Совместимые тормозные барабаны: Ø160 мм (Knott 20-2425), Ø200×50 мм

Типичные применения

• Лёгкие грузовые прицепы для легковых автомобилей
• Мотоциклетные и квадроциклетные трейлеры
• Лодочные прицепы для малых катеров
• Прицепы-дачи и мобильные бани до 750 кг
• Грузовые тележки для коммерческого использования

В России схема 100×4 популярна среди производителей лёгких прицепов категории O1 (до 750 кг), поскольку не требует обязательной установки тормозной системы. Это снижает стоимость и упрощает конструкцию.

PCD 112×5 — 5 болтов, 112 мм: основной европейский стандарт

Схема 112×5 — безусловный лидер европейского рынка прицепов. AL-KO, BPW, Knott, Avonride — все ведущие производители используют 112×5 как основную схему для осей от 800 кг до 3,500 кг. Пять болтов на окружности 112 мм обеспечивают надёжное крепление даже при полной загрузке тандемных караванов.

Технические характеристики

• Количество болтов: 5
• Диаметр окружности: 112 мм
• Нагрузка на ось: 800 кг — 3,500 кг (в зависимости от диаметра тормозного барабана)
• Типичный диаметр центрального отверстия: 66–67 мм
• Резьба шпильки: M12 (до 1,000 кг), M14 (1,000+ кг)
• Совместимые тормозные барабаны: Ø160 мм, Ø200×50 мм, Ø200×60 мм, Ø230×60 мм

Типичные применения

• Туристические караваны и кемперы 1,000–3,500 кг
• Двухосные (тандем) прицепы для семейных путешествий
• Строительные прицепы и мобильные мастерские
• Off-road кэмперы с повышенной нагрузкой
• Грузовики для перевозки оборудования и генераторов

Схема 112×5 особенно востребована в России благодаря широкому выбору дисков и полной совместимости с европейскими тормозными системами Knott и AL-KO. При заказе осей у MrLiuAxle PCD 112×5 поставляется со всеми типами тормозных барабанов и подшипниковых узлов.

PCD 139.7×5 — 5 болтов, 139.7 мм: австралийско-американский стандарт

Схема 139.7×5 (часто обозначается как 5×5.5 дюйма) доминирует в Австралии и Северной Америке. Диаметр 139.7 мм — это прямой перевод 5.5 дюймов в метрическую систему. Такая большая окружность позволяет устанавливать усиленные тормозные механизмы и тяжёлые диски для off-road прицепов с повышенной нагрузкой.

Технические характеристики

• Количество болтов: 5
• Диаметр окружности: 139.7 мм (5.5 дюйма)
• Нагрузка на ось: 1,500 кг — 4,500 кг
• Типичный диаметр центрального отверстия: 78–108 мм
• Резьба шпильки: M14, 1/2″ UNF
• Совместимые тормозные барабаны: Ø200×50 мм, Ø230×60 мм, Ø250×40 мм, Ø300 мм

Типичные применения

• Крупногабаритные off-road кэмперы и караваны
• Toy hauler — прицепы для перевозки мотоциклов и квадроциклов
• Городские и сельскохозяйственые прицепы повышенной грузоподъёмности
• Трейлеры для тяжёлой строительной техники
• Мобильные дома и дома на колёсах (RV)

В России схема 139.7×5 встречается реже, но спрос на неё растёт в сегменте кастомных off-road прицепов и кэмперов, ориентированных на экспорт в Австралию или на местный рынок энтузиастов трофи-рейдов.

Сравнительная таблица PCD-схем

Как выбрать PCD для российского рынка

Для производителей прицепов, работающих в России и странах СНГ, рекомендуем следующий подход:

Лёгкие прицепы до 750 кг (категория O1)

Рекомендуемый PCD: 100×4. Это самая экономичная и проверенная схема. Не требует обязательной установки тормозов в РФ. Широкий выбор дисков от европейских автопроизводителей (VW, Škoda, Opel). Совместимость с барабанами Ø160 мм и Ø200×50 мм.

Средние и тяжёлые прицепы 750–3,500 кг (O2)

Рекомендуемый PCD: 112×5. Универсальная схема, совместимая со всеми европейскими тормозными системами. Пять болтов обеспечивают надёжность при эксплуатации на российских дорогах с ямами и неровностями. Доступны диски с центральным отверстием 66 мм от AL-KO, Knott и сторонних производителей.

Off-road и экспортные кэмперы

Рекомендуемый PCD: 112×5 (Европа/РФ) или 139.7×5 (Австралия/США). Для кастомных проектов под экспорт выбирайте PCD целевого рынка. Не пытайтесь адаптировать европейскую ступицу под австралийский диск — это чревато отказом гарантии и проблемами с сертификацией.

PCD и тормозная система: прямая зависимость

Многие забывают, что PCD напрямую влияет на максимальный диаметр тормозного барабана, который можно установить на ступицу. А от диаметра барабана зависит тормозное усилие и теплоотвод.

При заказе осей всегда указывайте PCD вместе с планируемой нагрузкой и типом тормозной системы. Полный каталог ступиц с различными PCD и тормозными конфигурациями доступен на сайте MrLiuAxle.

Заключение

PCD — это не просто числа в спецификации. Это фундаментальная характеристика, которая определяет прочность, безопасность и совместимость вашего прицепа. Для российского рынка оптимальный выбор:

• 100×4 — для лёгких прицепов до 750 кг без тормозов.
• 112×5 — для средних и тяжёлых прицепов 750–3,500 кг с тормозной системой.
• 139.7×5 — для кастомных off-road проектов и экспорта в Австралию/США.

Правильный PCD выбирается один раз — при проектировании оси. Поменять его потом можно только вместе со ступицей, а это значит полную разборку колёсного узла. Подумайте заранее.

Все оси от MrLiuAxle поставляются с выбором PCD 100×4, 112×5 или 139.7×5 в комплекте с соответствующими тормозными барабанами и подшипниками. Каждая ось проходит балансировку и контроль геометрии перед отгрузкой.
