Техническое руководство от MrLiuAxle — как правильная форма оси защищает ваш корабль и прицеп
Если вы когда-нибудь заглядывали под лодочный прицеп и замечали, что ось провисает вниз в центре, значит, вы видели ось V-bend. Но почему она именно такой формы — и как она изготавливается? В этом руководстве мы разберём инженерные особенности оси V-bend для лодочных прицепов, почему это важно для корпусов deep-V и как производители вроде MrLiuAxle изготавливают эти оси, чтобы они выдерживали солёную воду, спуски и реальные нагрузки.
Для морских решений по осям, специально разработанных для лодочных прицепов, смотрите нашу страницу.торсионной оси для лодочного прицепа
Что такое ось V-bend для лодочного прицепа?
Ось V-bend для лодочного прицепа — это прямая балка оси, которая прессуется в форму V, направленную вниз в центре. В отличие от camber — небольшого выгиба вверх, присущего стандартной оси прицепа — форма V-bend создаёт дополнительный вертикальный зазор для корпуса лодки, в частности в зоне киля у корпусов типа deep-V.
Без этого провиса лодка садится слишком низко над осью. На спусковых установках или неровной поверхности корпус может контактировать с балкой оси, повреждая и стеклопластик корпуса, и раму прицепа. Форма V-bend — это не стилистическое решение. Это структурная необходимость для определённых маринских применений.
Почему это важно для лодочных прицепов?
Лодочные прицепы работают в условиях, которые грузовые и утилитарные прицепы никогда не встречают:
Корпуса deep-V:Киль опускается ниже в раму прицепа, чем у пластиковых или понтонных корпусов, снижая дорожный просвет.
Солёная вода и дорожные реагенты:Каждая стальная поверхность на морском прицепе постоянно подвергается коррозионной атаке. Ось должна быть защищена.
Спусковые установки:Неровные углы загрузки означают, что корпус может повернуться ближе к оси в точке максимального изгиба.
Форма V-bend решает проблему просвета, сохраняя при этом структурную целостность оси при расчётных нагрузках. В большинстве осей V-bend также предусмотрено отверстие для слива в самой низкой точке изгиба, чтобы вода не скапливалась внутри трубы после погружения прицепа.
Как мы изготавливаем

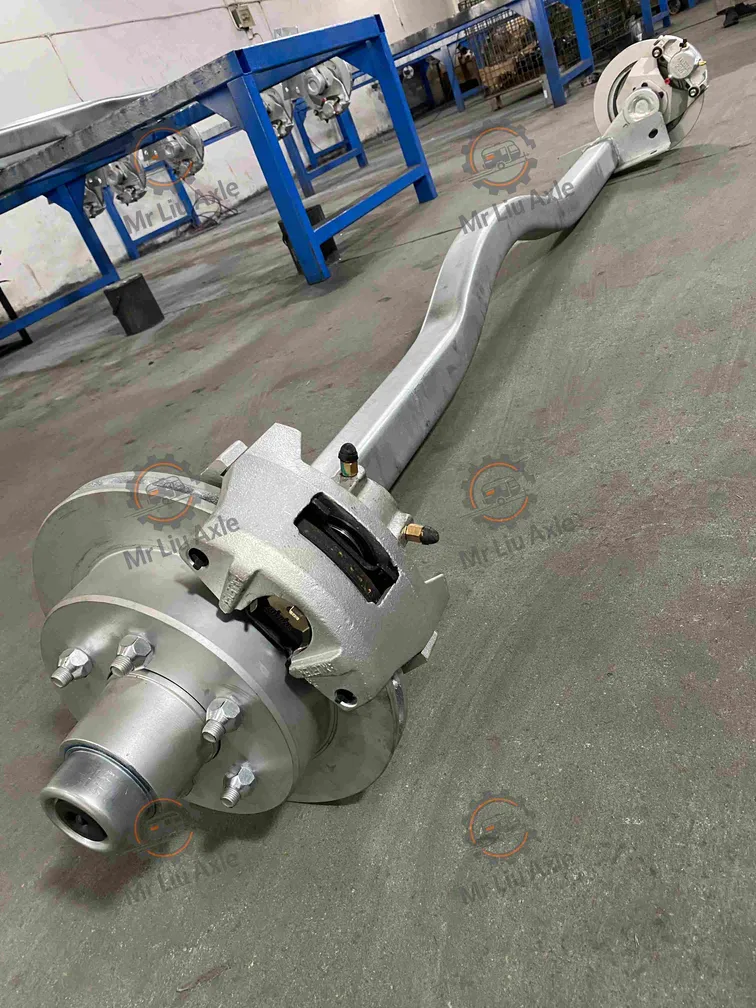

В MrLiuAxle мы производим оси V-bend для лодочных прицепов из бесшовной квадратной стальной трубы — обычно 80 х 80 х 5 мм толщиной стенки. Бесшовная труба здесь критична: сварная труба имеет продольный шов, который становится зоной концентрации напряжений прямо в точке максимального изгиба. При циклических нагрузках на неровных дорогах или спусковых установках этот шов — первое место, где пойдёт трещина.
Мы формируем V-профиль на гидравлическом прессе с использованием индивидуальных матриц, которые точно контролируют радиус изгиба и его глубину. Пресс подаёт контролируемую силу постепенно, осуществляя холодную штамповку трубы без нагрева, которое могло бы изменить структуру зёрен стали. После штамповки ось проходит горячее цинкование с толщиной цинкового слоя 70–90 микрон для защиты от солёной воды.
Чтобы увидеть, как готовая ось V-bend специфицируется и продаётся в aftermarket, вы можете обратиться к. Здесь показано, как размеры между опорными поверхностями (hub face), подшипниковые узлы тормозов и нагрузки указываются для производителей прицепов.этому каталогу оцинкованной оси V-bend с тормозным фланцем
Ключевые технические характеристики
Hub Face (расстояние между опорными поверхностями):обычно 84–95 дюймов (2130–2413 мм) для стандартных лодочных прицепов, измеряется от опорной поверхности до опорной поверхности ступицы.
Расстояние между центрами крепления (Spring Centers):регулируемые или сварные опоры рессор, в зависимости от шага поперечнины рамы.
Грузоподъёмность:обычно 1588 кг (3500 lbs), 2360 кг (5200 lbs) или 3175 кг (7000 lbs) на ось, что соответствует одной и двухосным конфигурациям прицепа.
Подшипники ступицы:стандартная комбинация 34,9 мм х 26,9 мм (1-3/8″ x 1-1/16″), совместима с большинством морских ступичных сборок и тормозных систем.
Не каждому прицепу нужна ось V-bend
Если вы используете прицепы для плоскодонных лодок Jon Boat или понтонных платформ, обычно достаточно прямой оси со стандартным camber. Геометрия корпуса этих лодок не опускается достаточно низко, чтобы создавать риск контакта с осью. Но для стеклопластиковых круизеров, рыбаловных лодок с центральной консолью или любых корпусов deep-V ось V-bend — это не опция, а структурная необходимость.
Если вы подбираете оси для морского прицепа, проверьте глубину корпуса в зоне киля перед тем, как выбирать прямую балку. Несколько сантиметров просвета могут сэкономить тысячи на ремонте корпуса.
Заключение
Ось V-bend для лодочного прицепа — это один из тех узлов, о которых большинство владельцев лодок никогда не задумываются — пока с ней не возникнет проблема. Выбор правильной формы оси, материала и покрытия защищает вашу инвестицию, ваш прицеп и время, проведённое на воде.
Мы изготавливаем оси V-bend в стандартных и индивидуальных размерах для OEM-производителей прицепов и запасных частей aftermarket. Если вам нужен расчёт на оцинкованные оси V-bend с тормозными фланцами Knott или AL-KO,или свяжитесь с нашим инженерным отделом напрямую. Мы здесь, чтобы помочь вам строить прицепы, которые прослужат долго.перейдите на страницу нашей продукции
