Как подобрать тормозные барабаны к оси вашего автоприцепа?
Как подобрать тормозные барабаны к оси вашего автоприцепа?
Тормозной барабан — один из тех компонентов, о котором вспоминают только тогда, когда что-то пошло не так. Но правильный подбор барабана напрямую влияет на безопасность торможения, срок службы колодок и общую надёжность прицепа. В этой статье мы разберём, как выбрать тормозной барабан, совместимый с вашей осью, какие размеры стандартны для европейского рынка и какие ошибки чаще всего допускают при замене.
1. Стандартные размеры тормозных барабанов для европейских осей
На европейском рынке, включая Россию, подавляющее большинство легковых и лёгких грузовых прицепов используют механические барабанные тормоза систем Knott или AL-KO. Эти системы не взаимозаменяемы — барабан должен соответствовать именно той системе, которая установлена на вашей оси.
Тормозные барабаны Knott
| Размер барабана | Грузоподъёмность оси | Типичное применение |
|---|---|---|
| 200 × 50 мм | До 1350 кг | Кемперы, лодочные трейлеры, средние грузовые прицепы |
| 250 × 40 мм | 1500 – 1800 кг | Тяжёлые кемперы, грузовые платформы, строительные прицепы |
Тормозные барабаны AL-KO
| Размер барабана | Грузоподъёмность оси | Типичное применение |
|---|---|---|
| 200 × 50 мм | До 1300 кг | Легковые прицепы, кемперы (европейский стандарт) |
| 230 × 60 мм | 1300 – 1800 кг | Тяжёлые прицепы, сельхозтехника (специфика AL-KO) |
Обозначение размера читается следующим образом: 200 × 50 мм — это барабан с внутренним диаметром 200 мм и шириной рабочей поверхности 50 мм. При подборе замены эти два параметра должны совпадать с оригиналом с точностью до миллиметра. Неправильный размер приведёт к неполному прилеганию колодок, неравномерному износу и снижению тормозной эффективности.
2. Схема крепления колёса (PCD): не менее важный параметр
Тормозной барабан прицепа одновременно выполняет роль ступицы — то есть на него непосредственно крепится колесо. Поэтому схема расположения болтов (PCD — Pitch Circle Diameter) должна точно соответствовать вашему диску.
Наиболее распространённые европейские PCD для прицепных осей:
| PCD | Описание | Где используется |
|---|---|---|
| 4 × 98 мм | 4 болта на окружности Ø98 мм | Лёгкие прицепы итальянского и испанского производства |
| 4 × 100 мм | 4 болта на окружности Ø100 мм | Лёгкие прицепы до 750 кг, универсальные платформы |
| 5 × 112 мм | 5 болтов на окружности Ø112 мм | Средние и тяжёлые прицепы, кемперы (европейский стандарт) |
| 5 × 139.7 мм | 5 болтов на окружности Ø139.7 мм (5.5 дюйма) | Тяжёлые прицепы, внедорожные трейлеры, универсальные оси |
Важно: PCD барабана и PCD диска должны совпадать абсолютно точно. Даже 2–3 мм разницы в диаметре окружности болтов делают монтаж невозможным. Центральное отверстие (CB — Center Bore) также должно соответствовать — иначе диск не сядет на ступицу ровно, что приведёт к биению и вибрациям.
3. Правильная установка тормозного барабана
Замена тормозного барабана — операция, которую можно выполнить самостоятельно, при наличии базового набора инструментов. Однако есть несколько ключевых моментов, которые определяют качество и безопасность установки:
Пошаговая инструкция:
- Снимите колесо — ослабьте болты до подъёма прицепа на домкрате, затем полностью выверните
- Снимите старый барабан — если барабан прилип (ржавчина), аккуратно постучите молотком по периметру. Не бейте по торцевой поверхности — можно нарушить геометрию
- Очистите цапфу — удалите ржавчину, грязь и старую смазку с поверхности цапфы. Используйте наждачную бумагу (зернистость 120–180)
- Проверьте подшипники — проверните внутреннюю обойму подшипника пальцами. Должно быть плавно, без заеданий и шума. При люфте или шероховатости — замените
- Нанесите смазку — тонким слоем нанесите высокотемпературную смазку на цапфу. Избыток смазки опасен — она попадёт на колодки
- Установите новый барабан — наденьте барабан на цапфу, убедитесь, что он садится ровно, без перекосов
- Установите гайку ступицы — затяните динамометрическим ключем с моментом, указанным в спецификации оси
- Проверьте вращение — барабан должен вращаться легко, без заеданий и биения
Критически важные моменты:
- Никогда не используйте барабан с трещинами, сколами или выработкой на рабочей поверхности более 1 мм
- Смазка должна быть высокотемпературной (рабочий диапазон от −40°C до +150°C) — обычная литиевая при высоких температурах торможения расплавится и потечет на колодки
- После установки сделайте 5–10 пробных торможений на небольшой скорости, чтобы колодки приработались к новому барабану
4. Типичные ошибки при подборе и установке
За годы работы с дистрибьюторами и конечными пользователями мы выделили наиболее частые ошибки:
Ошибка 1: Путаница между Knott и AL-KO
Самая распространённая ошибка — покупка барабана от одной системы для установки на ось другой. Хотя внешне барабаны могут выглядеть похоже, геометрия посадочных мест под механизм развода различается. Барабан Knott не встанет на ось AL-KO и наоборот — или встанет криво, что ещё опаснее.
Как избежать: перед заказом проверьте маркировку на старом барабане или на тормозном механизме. Там должна быть надпись «Knott» или «AL-KO» с указанием размера.
Ошибка 2: Неправильный PCD
Заказали 5×112 вместо 5×139.7? Диск не встанет. Попытка «подогнать» болты чревата срывом резьбы в барабане и аварией на ходу.
Как избежать: измерьте PCD старого барабана штангенциркулем или сделайте шаблон из картона по отверстиям. Если сомневаетесь — пришлите фото нам, мы определим.
Ошибка 3: Игнорирование центрального отверстия (CB)
Многие обращают внимание только на PCD, забывая про центральное отверстие. Если CB нового барабана меньше, чем у диска — диск не сядет. Если больше — диск будет центроваться только на болтах, что приводит к вибрациям.
Ошибка 4: Разная толщина барабанов в паре
На двухосном прицепе оба барабана должны быть одинаковой модели и одинаковой толщины. Даже небольшая разница (0.5–1 мм) приведёт к неравномерному торможению — один мост будет тормозить раньше другого.
Ошибка 5: Смазка на рабочую поверхность
Капля смазки на внутреннюю поверхность барабана снижает коэффициент трения на 70–80%. Первое торможение после такой «установки» — это практически отсутствие торможения на одном колесе.
5. Наше производство тормозных барабанов

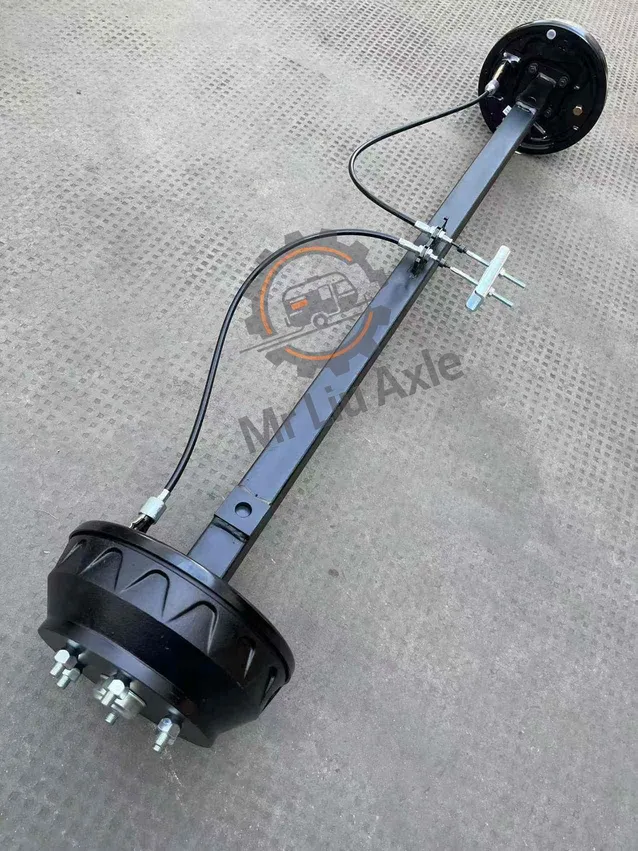

Компания Mr Liu Axle самостоятельно проектирует пресс-формы для тормозных барабанов всех стандартных размеров — 200×50 мм, 250×40 мм (система Knott) и 230×60 мм (система AL-KO). Производство литейных заготовок осуществляется на крупном партнёрском заводе с многолетним опытом изготовления тормозных компонентов для автомобильной промышленности.
Мы ежегодно поставляем на рынок более 10 000 тормозных барабанов — как в составе готовых осей, так и отдельными комплектами для сервисных центров и дистрибьюторов. Каждый барабан проходит контроль геометрии и размерной точности перед отгрузкой.
В нашем каталоге вы найдёте тормозные барабаны для прицепных осей в различных конфигурациях PCD. Мы также можем изготовить барабаны по индивидуальным чертежам — с нестандартной схемой отверстий или размерами под специфические требования.
Где купить оси и тормозные барабаны в России
На территории России широкий выбор осей для легковых прицепов, включая модели с тормозными системами Knott и AL-KO, представлен в каталоге Kupi-Pricep.ru — специализированном магазине запчастей и комплектующих для прицепов. Там вы найдёте оси AL-KO и МЗСА в сборе, а также отдельные компоненты подвески и тормозной системы.
Выводы
Правильный подбор тормозного барабана — это не гадание, а проверка трёх параметров:
- Система — Knott или AL-KO (не взаимозаменяемы!)
- Размер барабана — 200×50, 250×40 или 230×60 мм
- PCD ступицы — 4×98, 4×100, 5×112 или 5×139.7 мм
При установке — чистота цапфы, правильная смазка, контроль затяжки и обязательная проверка вращения. Избегайте типичных ошибок, и тормозная система вашего прицепа будет работать надёжно годами.
